제품사양
모델명

제품 도면

모델명 | 크기 (mm) | 가진력 (kgf) |
진동충격 가속도 (m/s2) |
전류 (A) |
무게 (kg) |
||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | |||||||

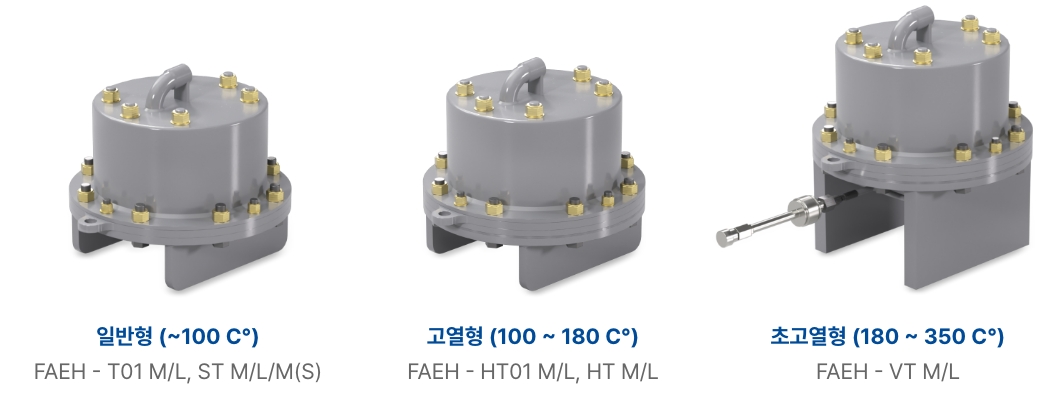

FAEH (~100℃) |
T01 Old Version ( ~ 2014) |
M | ∅ 265 | 210 | M 8 | 650 | 70 | 1.2 ~ 2.0 | 22 |
L | ∅ 350 | 256 | M 16 | 940 | 100 | 2.5 ~ 4.5 | 43 | ||
ST Upgrade Version (2022 ~ ) |
M | ∅ 265 | 210 | M 8 | 650 | 70 | 1.2 ~ 2.0 | 22 | |
L | ∅ 350 | 256 | M 16 | 940 | 100 | 2.5 ~ 4.5 | 43 | ||
M(S) | ∅ 265 | 210 | M 8 | 650 | 70 | 1.2 ~ 2.0 | 22 | ||
FAEH (100 ~ 180 ℃) |
HT01 Old Version ( ~ 2014) |
M | ∅ 265 | 210 | M 8 | 650 | 70 | 1.2 ~ 2.0 | 22 |
L | ∅ 350 | 256 | M 16 | 940 | 100 | 2.5 ~ 4.5 | 43 | ||
HT Upgrade Version (2022 ~ ) |
M | ∅ 265 | 210 | M 8 | 650 | 70 | 1.2 ~ 2.0 | 22 | |
L | ∅ 350 | 256 | M 16 | 940 | 100 | 2.5 ~ 4.5 | 43 | ||
VT (180 ~ 350 ℃) |
M | ∅ 265 | 210 | M 8 | 650 | 70 | 1.2 ~ 2.0 | 22 | |
L | ∅ 350 | 256 | M 16 | 940 | 100 | 2.5 ~ 4.5 | 43 |
중형은 대형대비 70% 사이즈 입니다. (단, 상부 손잡이 크기 동일, 방폭제품도 동일하게 적용)
치수는 설계 및 제작 공법에 따라 바뀔 수 있습니다. 가진력과 가속도 값은 두께 30 t 철판에 부착하여 측정한 데이터입니다.
